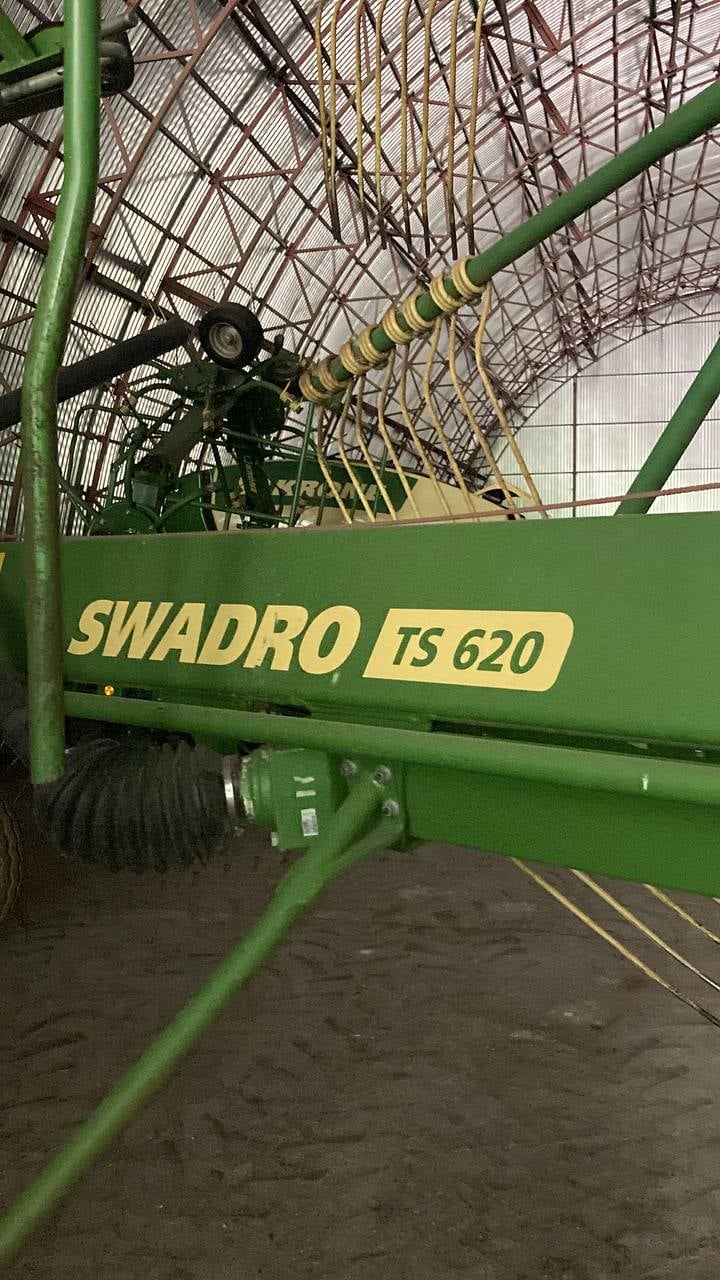

Krone Swadro TS 620

Назначение и конструктивные особенности

Прицепной двухроторный валкообразователь для формирования валков из скошенной травяной массы (сенаж, сено, солома). Машина выполняет операции сгребания в валок, вспушивания и оборачивания при соответствующей настройке. Техника 2023 года относится к актуальному модельному ряду с гидравлической системой управления, высокой производительностью и усиленной конструкцией роторов.

Ключевые особенности модели 2023 г.в.:

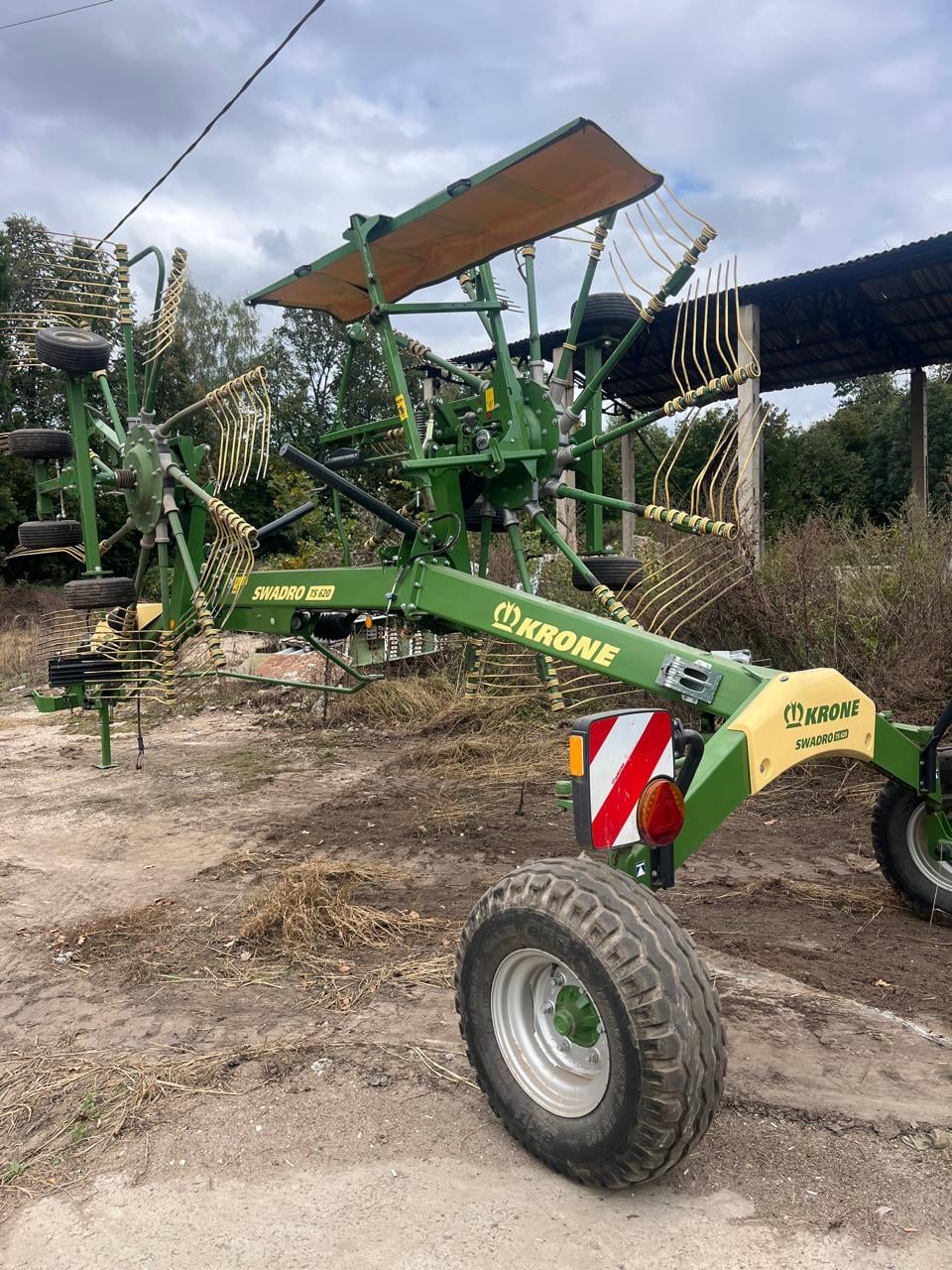

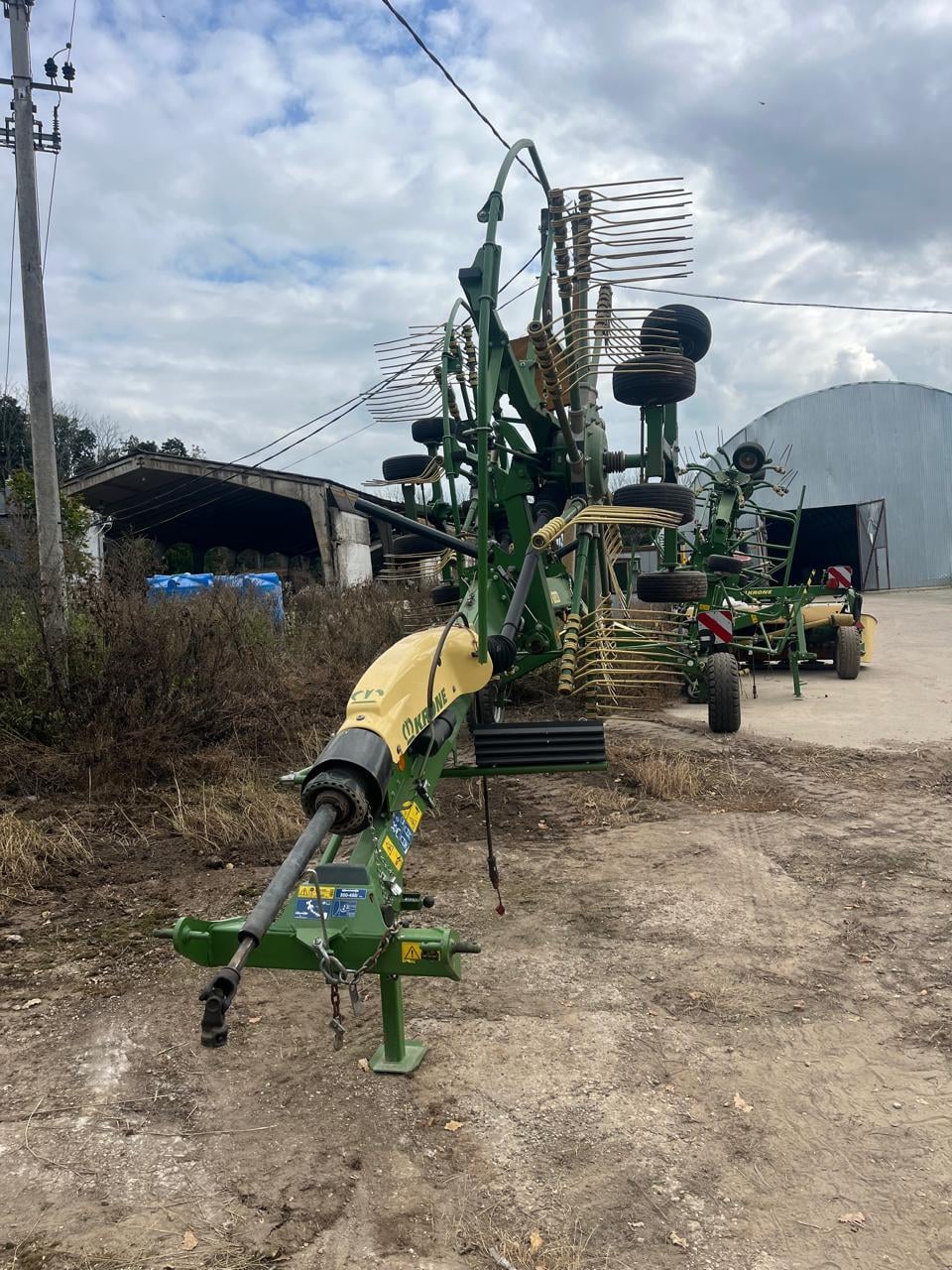

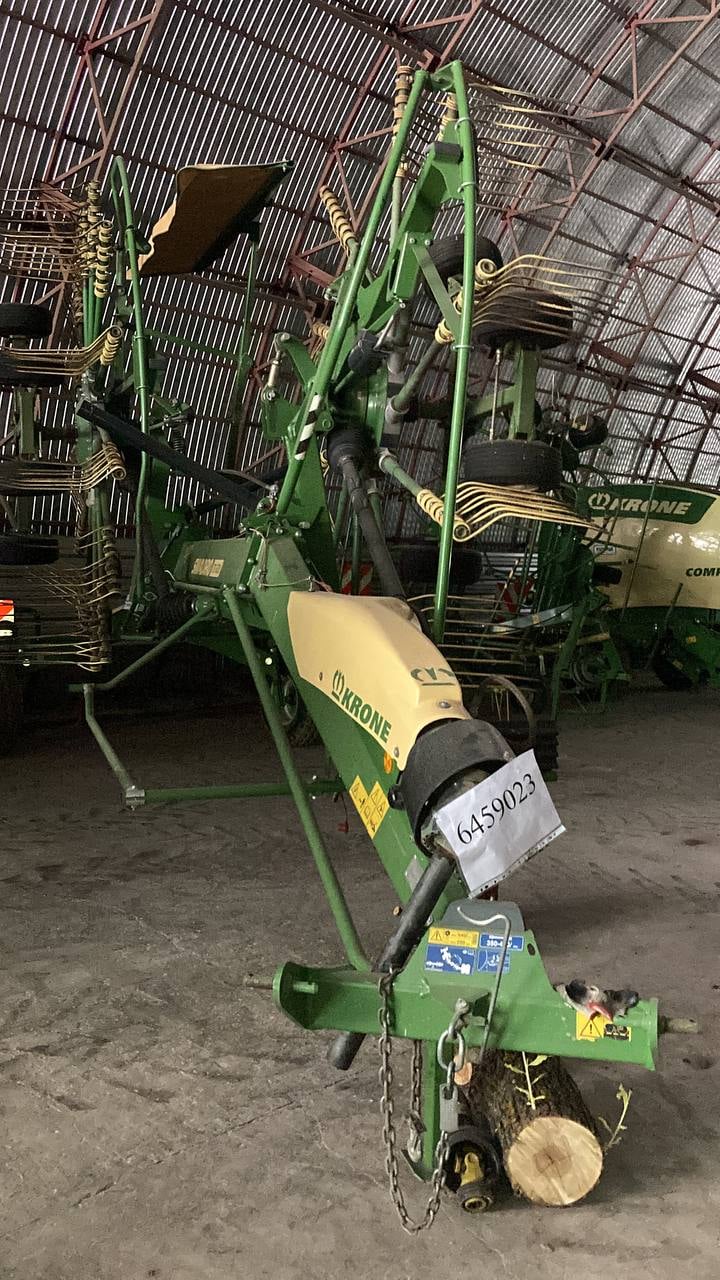

Рама и ходовая: центральная труба с дышлом и сцепным кольцом. Стандартное шасси — одноосное с двумя пневмоколёсами размерности 15.0/55-17. Опционально доступно тандемное шасси (для снижения давления на почву и повышения устойчивости); также возможно оснащение сцепным устройством для нижней тяги (шаровой наконечник K80).

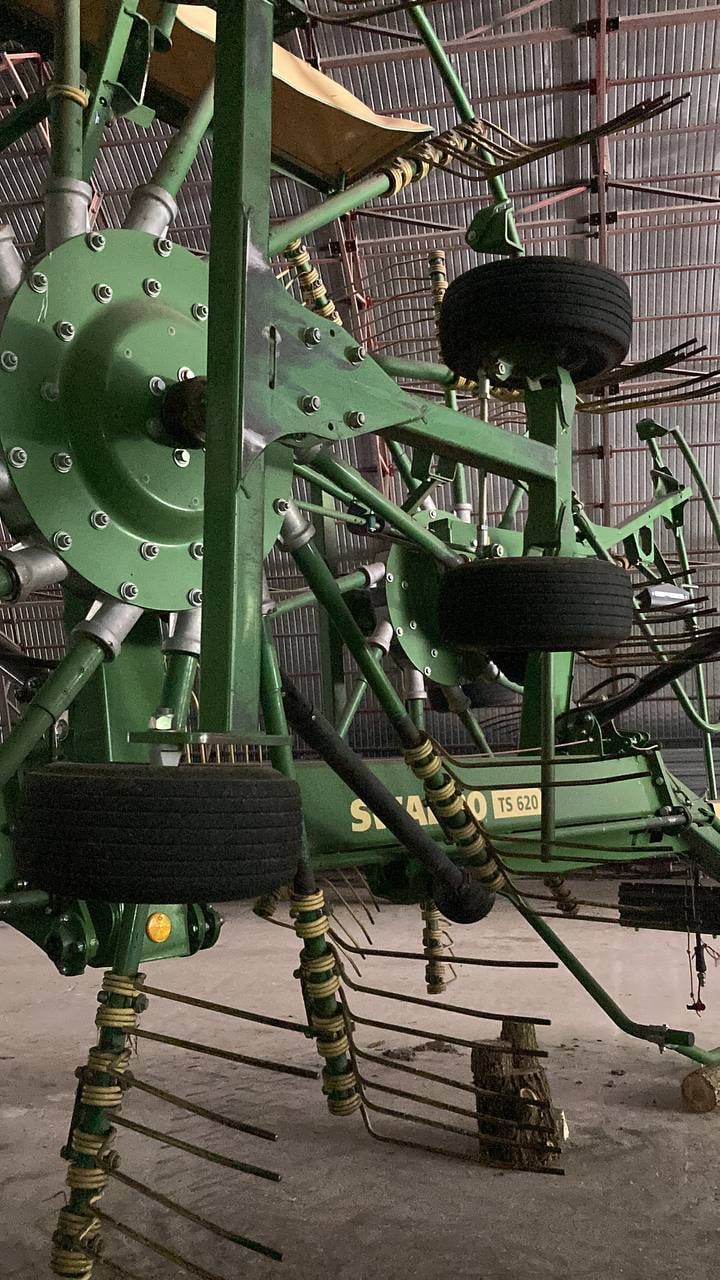

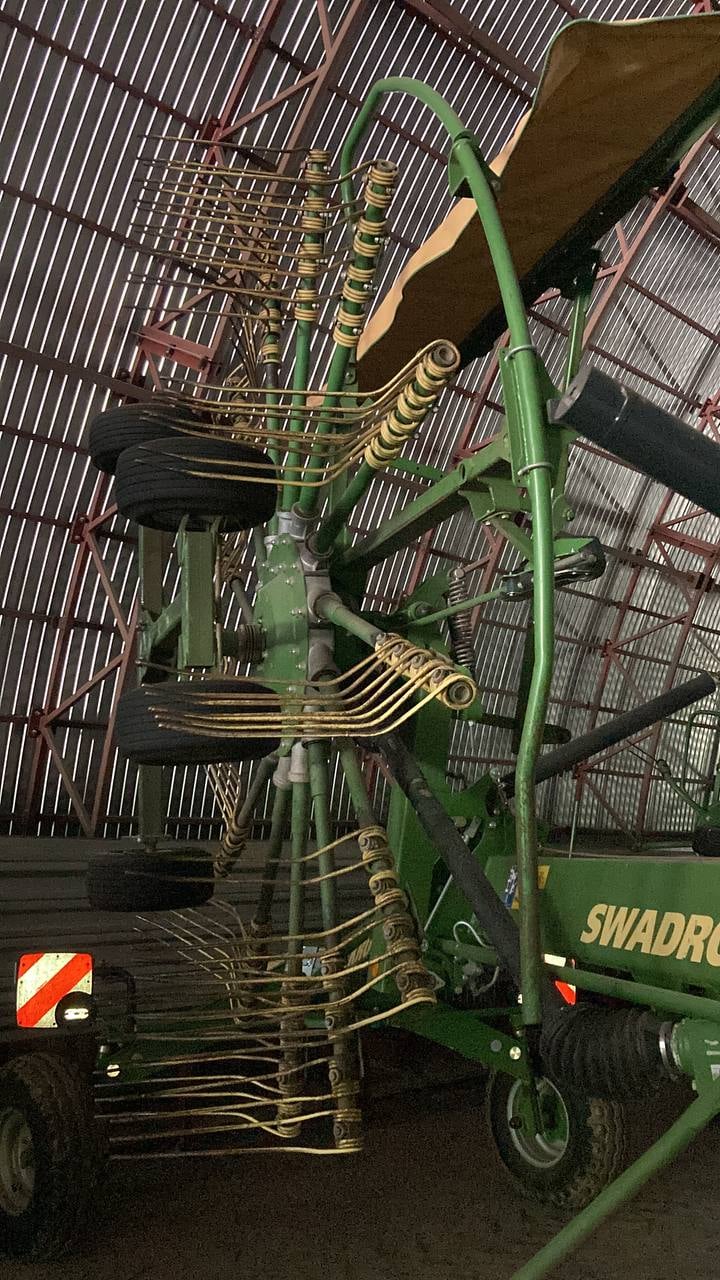

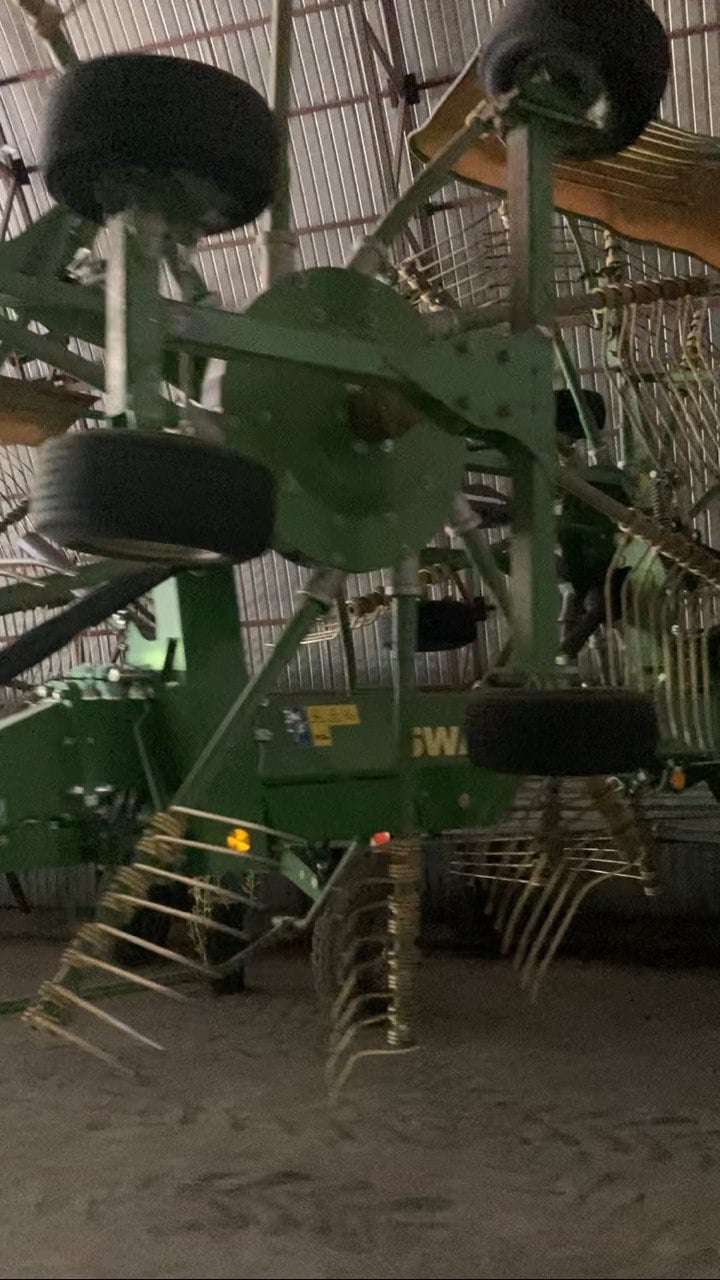

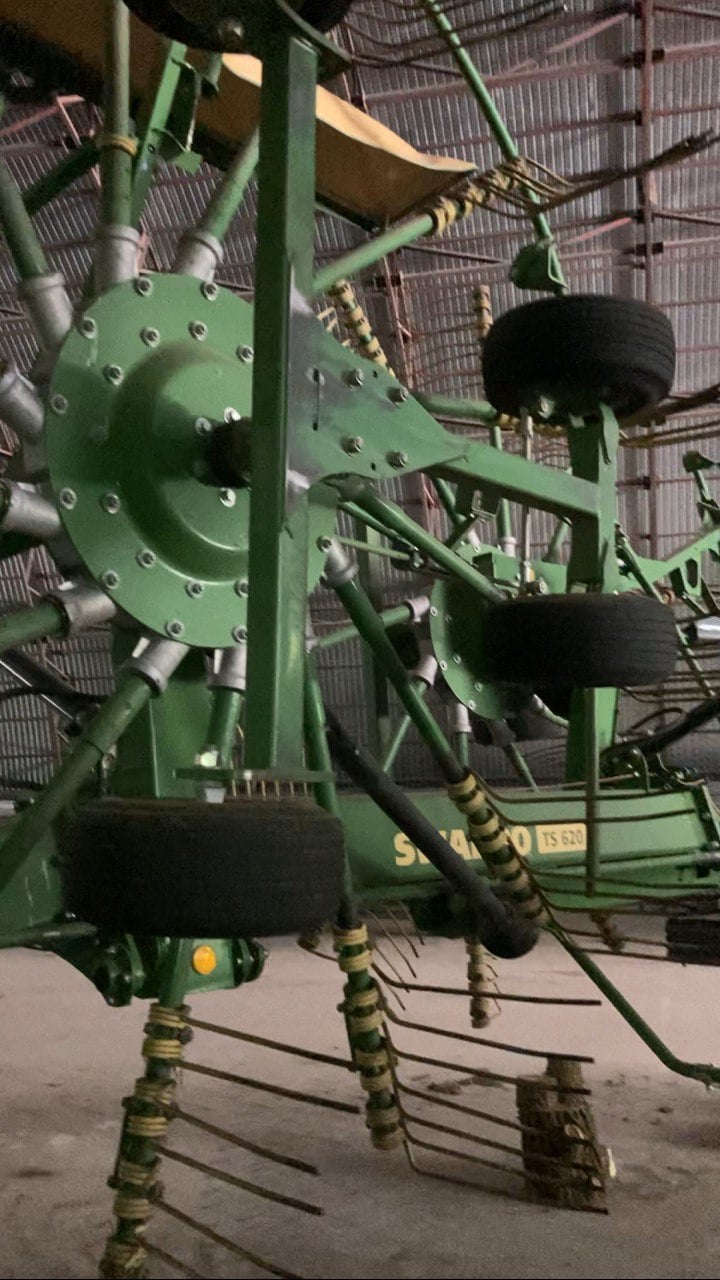

Роторы: два ротора диаметром 2,80 м, каждый с 9 граблинами. Граблины оснащены двойными пружинными зубьями Krone (Duplo). Подшипники закрытого типа OptiTurn, не требующие ежесменного обслуживания.

Привод роторов: от ВОМ трактора (540 об/мин) через центральный редуктор и карданные валы с фрикционными предохранительными муфтами, защищающими от перегрузок при наезде на препятствия.

Гидравлика и управление:

Рабочая ширина и ширина валка регулируются гидравлически из кабины трактора.

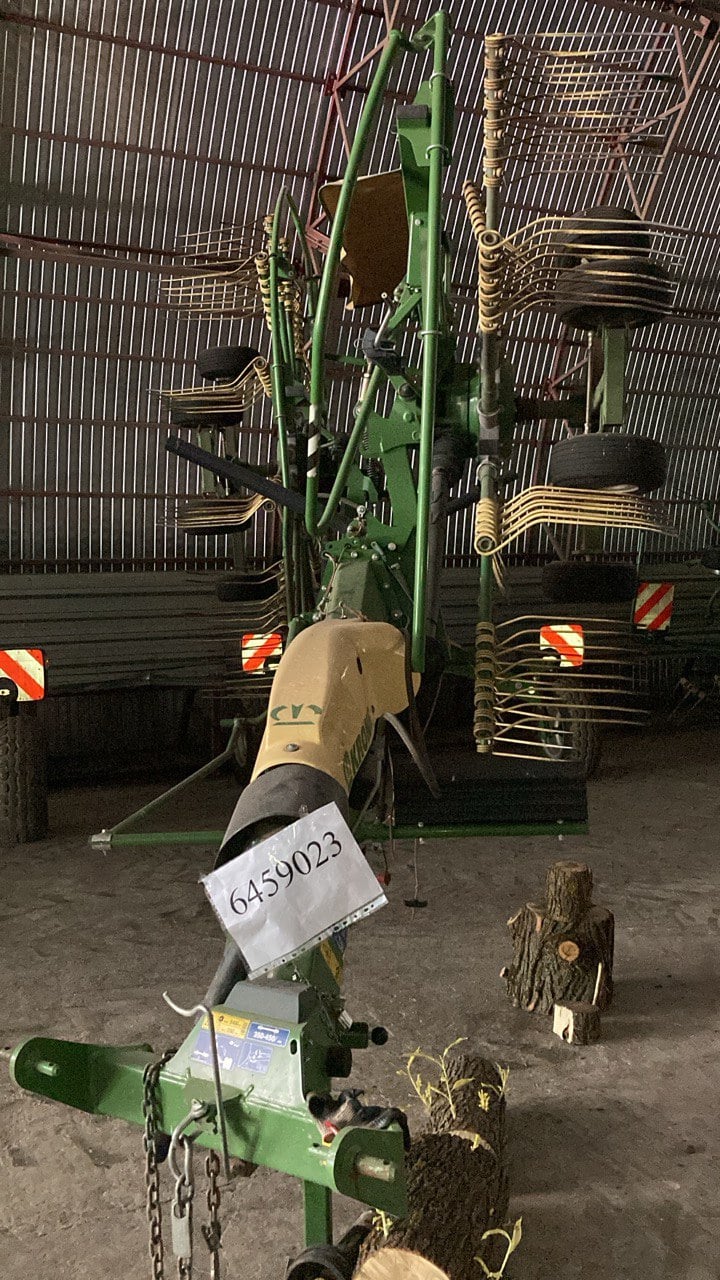

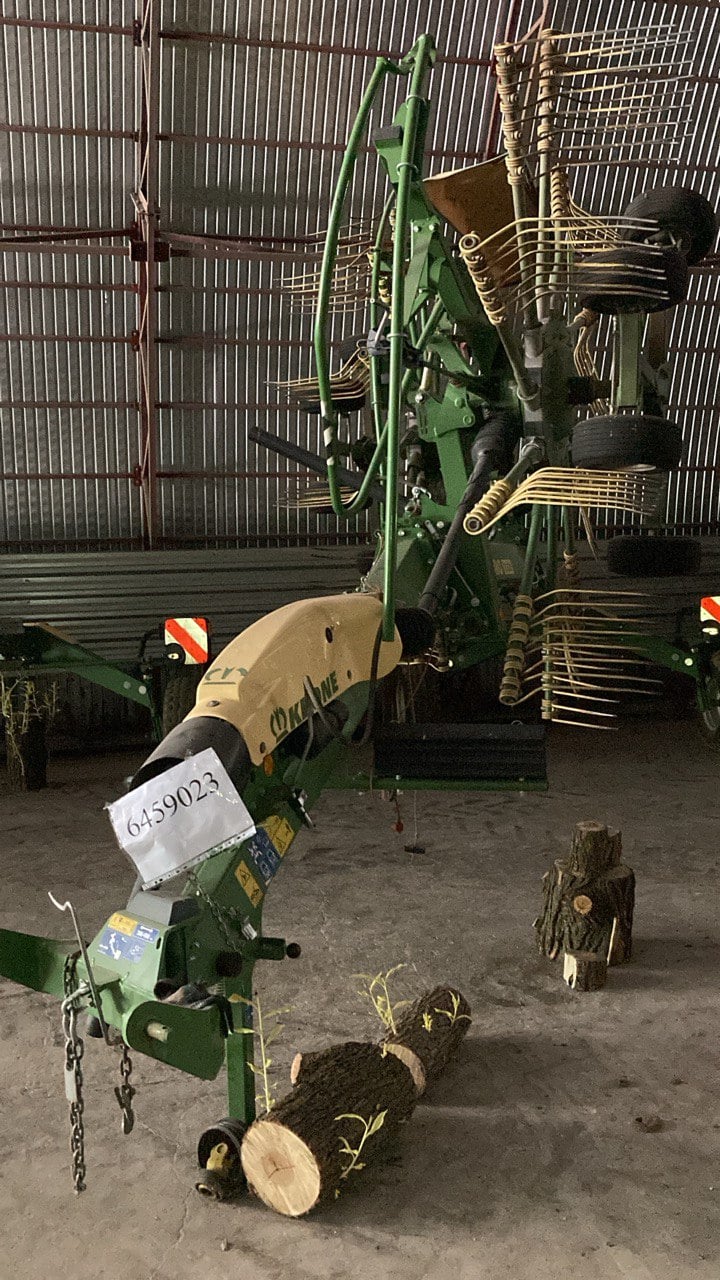

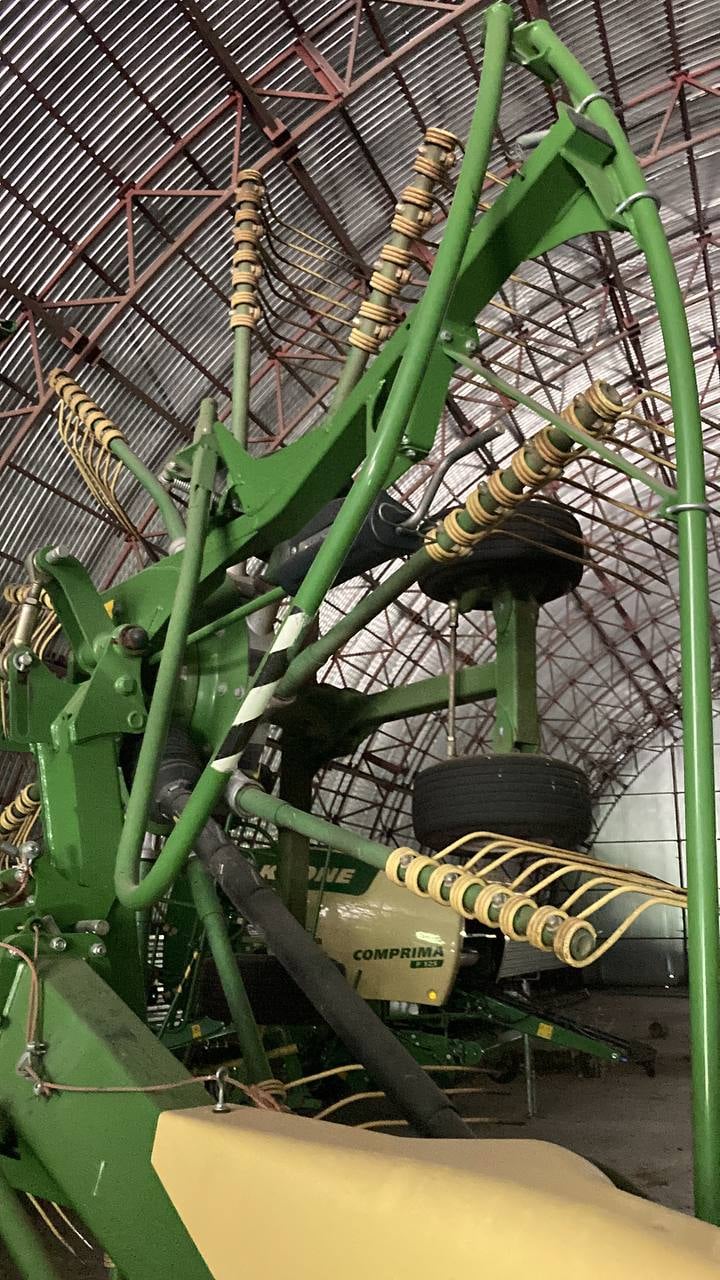

Перевод в транспортное положение — гидроцилиндрами двойного действия: роторы вертикально поднимаются и складываются, общая ширина снижается до габаритного значения менее 2,55 м (в базе, без тандема).

Высота подъёма зубьев копируется опорными колёсами с регулировочными кривошипами на каждом роторе.

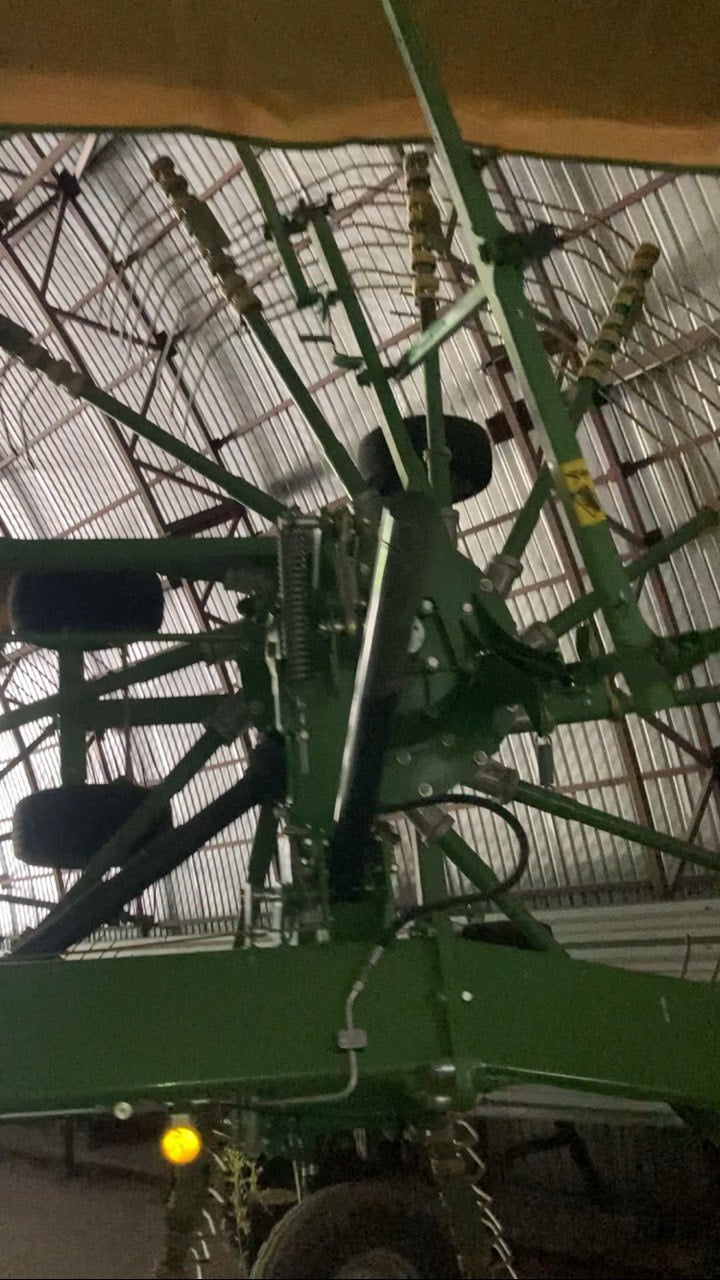

Система копирования: центральное шарнирное сочленение с качающимся балансиром и независимая подвеска роторов позволяют точно следовать рельефу поля без зарывания зубьев в почву.

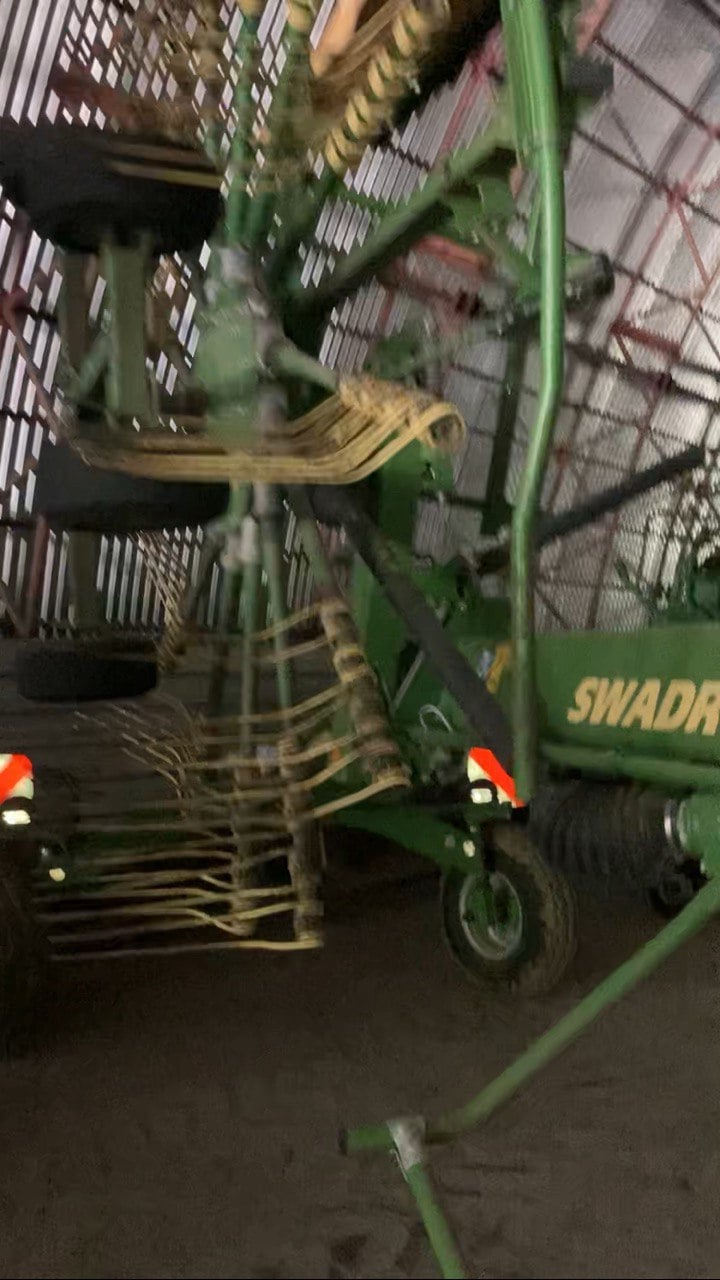

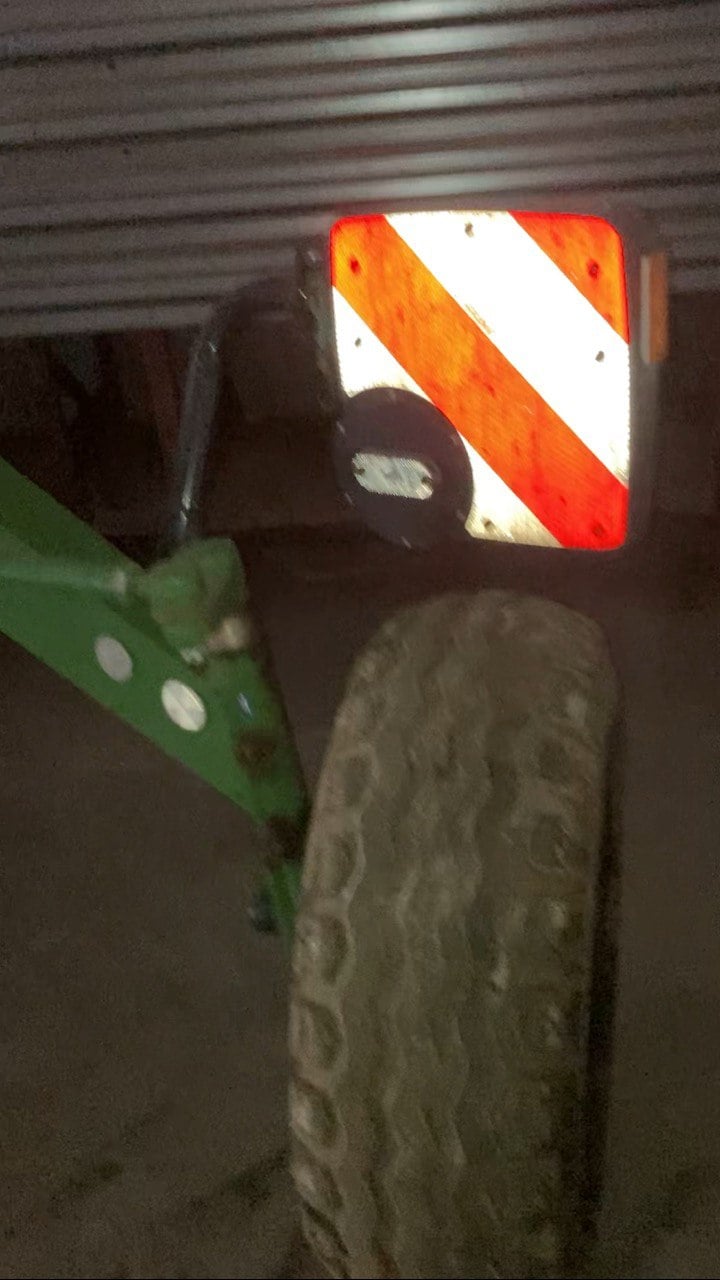

Комфорт и безопасность: опционно доступны стояночный тормоз, электрогидравлическое управление комфорт (Comfort 1.0), светосигнальное оборудование с диодными фонарями, транспортировочные замки роторов.

2. Технические характеристики (модель 2023 года) Параметр Значение Тип машины Прицепной двухроторный валкообразователь Агрегатирование Тракторы мощностью от 30 кВт (40 л.с.) Привод Карданный вал 1 3/8", 6 шлицев, 540 об/мин Диаметр ротора 2,80 м Количество граблин на ротор 9 (Duplo-зуб) Рабочая ширина (регулируемая) 5,80 – 6,20 м Ширина валка (регулируемая) 0,90 – 1,60 м Производительность (в час чистой работы) до 6,5–7,0 га Транспортная ширина 2,55 м (одноосное шасси) / 2,75 м (тандем) Транспортная высота 3,45–3,55 м Транспортная длина ~ 4,90 м Дорожный просвет не менее 300 мм Масса конструктивная 1 350 кг (одноосное) / 1 550 кг (тандемное шасси) Шины стандартные 15.0/55-17 (2 шт.) Гидравлические выходы 1 двойного действия (складывание/раскрытие + регулировка валка) Тормозная система Стояночный тормоз (опция)
